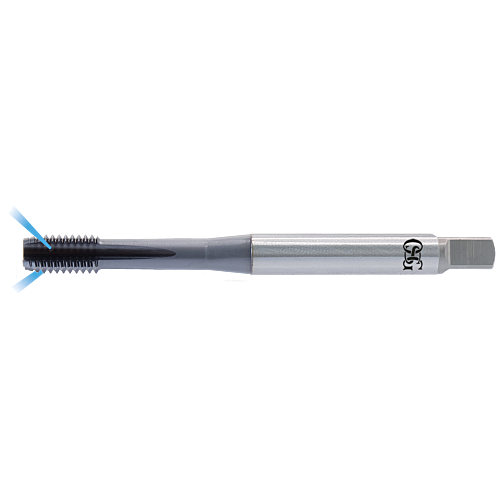

OSG VPO-DC-MT D371C M10,00X1,50 6HX SIDE
0,00 € Prezzo netto IVA esclusa
0 in magazzino (Copilote (BE))
| EDP | Famiglia |
|---|---|
| 48299169 | VPO-DC-MT |
Specifiche
TIPO DI FILETTO
M
DIAMETRO DEL FILETTO (TD)
10
PASSO DEL FILETTO (TP)
1.5000
DIAMETRO DEL GAMBO (DCON)
10.00
DIN
371
DIMENSIONE DEL QUADRO (DRVS)
8.00
APPLICAZIONE DEL TIPO DI FORO
Through Hole
LUNGHEZZA FUNZIONALE (LF)
100.00
LUNGHEZZA TESTINA (LH)
49.00
LUNGHEZZA UTILE (LU)
39
NUMERO DI SCANALATURE (NOF)
4.00
DIAMETRO DEL PREFORO (PHD)
8.5
TIPO DI MASCHIO
Cutting tap
LUNGHEZZA DELL'IMBOCCO (THCHL)
2.5000
TIPO DI IMBOCCO (THCHT)
C
LUNGHEZZA FILETTATURA (THLGTH)
12.00
TOLLERANZA DEL FILETTO
ISO2-6HX
TIPO
1
PHD_MAX
8.6760
PHD_MIN
8.3760
DIAMETRO FILETTATURA (TD_MM)
0.3937
DIAMETRO FILETTATURA (TD_MM)
10.00
PASSO DEL FILETTO
1.5000
Materiale
Acciaio
Ghisa
Alluminio legato
Acciaio temprato
Scarica i disegni
