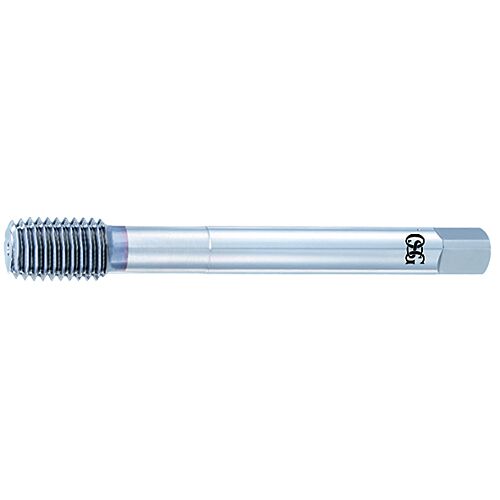

OSG MF 8x1 S-XPF-GL-6GX DIN 2174
0,00 € Prezzo netto IVA esclusa
368 in magazzino (Copilote (BE))
Gli ordini effettuati prima delle 16:00 saranno consegnati il giorno seguente
| EDP | Famiglia |
|---|---|
| 48297162 | S-XPF-GL 6GX |
Specifiche
TIPO DI FILETTO
MF
DIAMETRO DEL FILETTO (TD)
8
PASSO DEL FILETTO (TP)
1.00
DIAMETRO DEL GAMBO (DCON)
6.00
DIN
2174
DIMENSIONE DEL QUADRO (DRVS)
4.9000
APPLICAZIONE DEL TIPO DI FORO
Through and Blind Hole
LUNGHEZZA FUNZIONALE (LF)
90.00
NUMERO DI SCANALATURE (NOF)
0.00
MAGGIORATO
0.0260
DIAMETRO DEL PREFORO (PHD)
7,54 ~ 7,62
TIPO DI MASCHIO
Forming tap
LUNGHEZZA DELL'IMBOCCO (THCHL)
2.5000
TIPO DI IMBOCCO (THCHT)
C
LUNGHEZZA FILETTATURA (THLGTH)
10.00
TOLLERANZA DEL FILETTO
ISO3-6GX
PHD MIN
7.5400
PHD MAX
7.6200
PHD_MAX
7.6200
PHD_MIN
7.5400
DIAMETRO FILETTATURA (TD_MM)
0.3150
DIAMETRO FILETTATURA (TD_MM)
8.00
PASSO DEL FILETTO
1.00
Materiale
Acciaio
Acciaio inox
Alluminio legato
