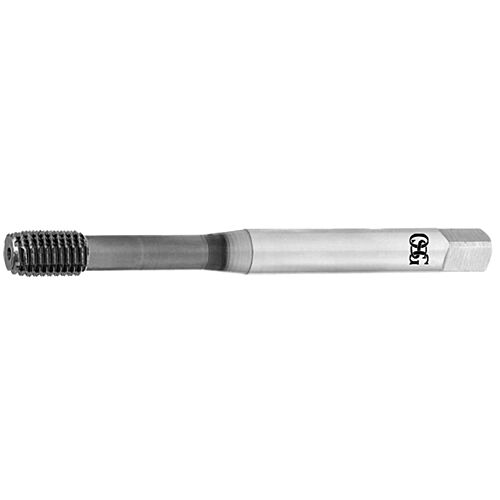

OSG M 6x1 S-XPF-GL 6GX DIN 2174
0,00 € Prezzo netto IVA esclusa
205 in magazzino (Copilote (BE))
Gli ordini effettuati prima delle 16:00 saranno consegnati il giorno seguente
| EDP | Famiglia |
|---|---|
| 48297155 | S-XPF-GL 6GX |
Specifiche
TIPO DI FILETTO
M
DIAMETRO DEL FILETTO (TD)
6
PASSO DEL FILETTO (TP)
1.00
DIAMETRO DEL GAMBO (DCON)
6.00
DIN
2174
DIMENSIONE DEL QUADRO (DRVS)
4.9000
APPLICAZIONE DEL TIPO DI FORO
Through and Blind Hole
LUNGHEZZA FUNZIONALE (LF)
80.00
LUNGHEZZA UTILE (LU)
30
NUMERO DI SCANALATURE (NOF)
0.00
MAGGIORATO
0.0260
DIAMETRO DEL PREFORO (PHD)
5,55 ~ 5,63
TIPO DI MASCHIO
Forming tap
LUNGHEZZA DELL'IMBOCCO (THCHL)
2.5000
TIPO DI IMBOCCO (THCHT)
C
LUNGHEZZA FILETTATURA (THLGTH)
10.00
TOLLERANZA DEL FILETTO
ISO3-6GX
TIPO
1
PHD MIN
5.5500
PHD MAX
5.6300
PHD_MAX
5.6300
PHD_MIN
5.5500
DIAMETRO FILETTATURA (TD_MM)
0.2362
DIAMETRO FILETTATURA (TD_MM)
6.00
PASSO DEL FILETTO
1.00
Materiale
Acciaio
Acciaio inox
Alluminio legato
Scarica i disegni
