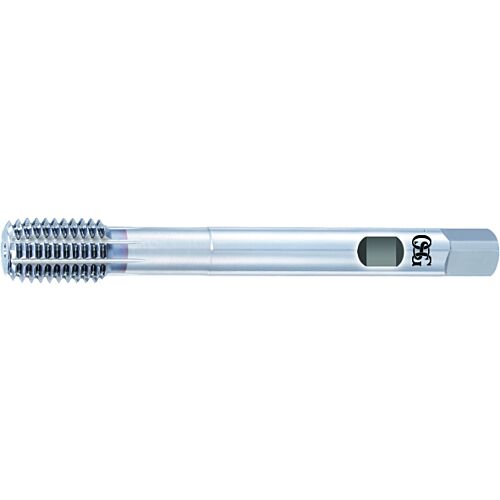

OSG M 6 x1 S-XPF D1835 Weldon DIN 2174
0,00 € Prezzo netto IVA esclusa
25 in magazzino (Copilote (BE))
Gli ordini effettuati prima delle 16:00 saranno consegnati il giorno seguente
| EDP | Famiglia |
|---|---|
| 48222155 | S-XPF-HB Weldon |
Specifiche
TIPO DI FILETTO
M
DIAMETRO DEL FILETTO (TD)
6
PASSO DEL FILETTO (TP)
1.00
DIAMETRO DEL GAMBO (DCON)
6.00
DIN
2174/1835
DIMENSIONE DEL QUADRO (DRVS)
4.9000
APPLICAZIONE DEL TIPO DI FORO
Through and Blind Hole
LUNGHEZZA FUNZIONALE (LF)
80.00
LUNGHEZZA UTILE (LU)
30
NUMERO DI SCANALATURE (NOF)
5.00
DIAMETRO DEL PREFORO (PHD)
5,51 ~ 5,59
TIPO DI MASCHIO
Forming tap
LUNGHEZZA DELL'IMBOCCO (THCHL)
2.5000
TIPO DI IMBOCCO (THCHT)
C
LUNGHEZZA FILETTATURA (THLGTH)
10.00
TOLLERANZA DEL FILETTO
ISO2-6HX
TIPO
1
PHD MIN
5.5100
PHD MAX
5.5900
PHD_MAX
5.5900
PHD_MIN
5.5100
DIAMETRO FILETTATURA (TD_MM)
0.2362
DIAMETRO FILETTATURA (TD_MM)
6.00
PASSO DEL FILETTO
1.00
SHANK TYPE
HB
Materiale
Acciaio
Acciaio inox
Alluminio legato
Acciaio temprato
Scarica i disegni
