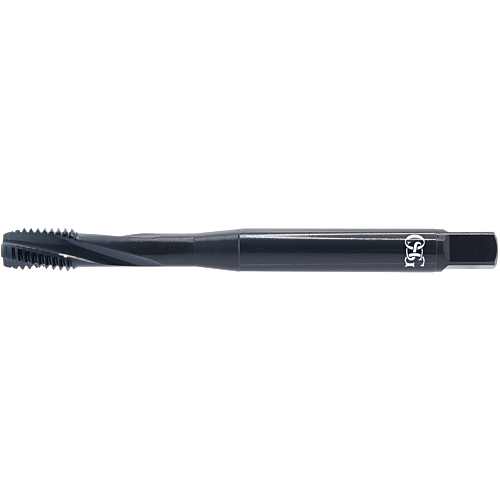

OSG UNJF 5/16x24 H-SFT 3B DIN2182
0,00 € Prezzo netto IVA esclusa
59 in magazzino (Copilote (BE))
Gli ordini effettuati prima delle 16:00 saranno consegnati il giorno seguente
| EDP | Famiglia |
|---|---|
| 48009476 | H-SFT |
Specifiche
TIPO DI FILETTO
UNJF
DIAMETRO DEL FILETTO (TD)
5/16
PASSO DEL FILETTO (TP)
24.00
DIAMETRO DEL GAMBO (DCON)
8.00
DIN
2184-1
DIMENSIONE DEL QUADRO (DRVS)
6.2000
APPLICAZIONE DEL TIPO DI FORO
Blind Hole
LUNGHEZZA FUNZIONALE (LF)
90.00
LUNGHEZZA UTILE (LU)
35
NUMERO DI SCANALATURE (NOF)
3.00
DIAMETRO DEL PREFORO (PHD)
7
TIPO DI MASCHIO
Cutting tap
LUNGHEZZA DELL'IMBOCCO (THCHL)
2.5000
TIPO DI IMBOCCO (THCHT)
C
TOLLERANZA DEL FILETTO
ANSI-3B
TIPO
1
PHD_MAX
7.1100
PHD_MIN
6.9070
DIAMETRO FILETTATURA (TD_MM)
0.3125
DIAMETRO FILETTATURA (TD_MM)
7.9375
PASSO DEL FILETTO
1.0583
PASSO DEL FILETTO
24.00
Materiale
Acciaio
Ghisa
Leghe di titanio
Acciaio temprato
Scarica i disegni
